發電機組已廣泛用于銀行，學校，機場，醫院，房地產和其他領域，但是許多用戶對發電機組缺乏了解。為了增進用戶對發電機的理解，以下說明永磁發電機和勵磁發電機之間的區別。發電機可分為永磁發電機和勵磁發電機。永磁發電機和勵磁發電機之間的最大區別是其勵磁磁場是由永磁體產生的。 永磁體既是磁源又是電動機中磁路的組成部分。勵磁功率單元將勵磁電流提供給同步發電機的轉子，勵磁調節器根據輸入信號和給定的調節標準控制勵磁功率單元的輸出永磁發電機。

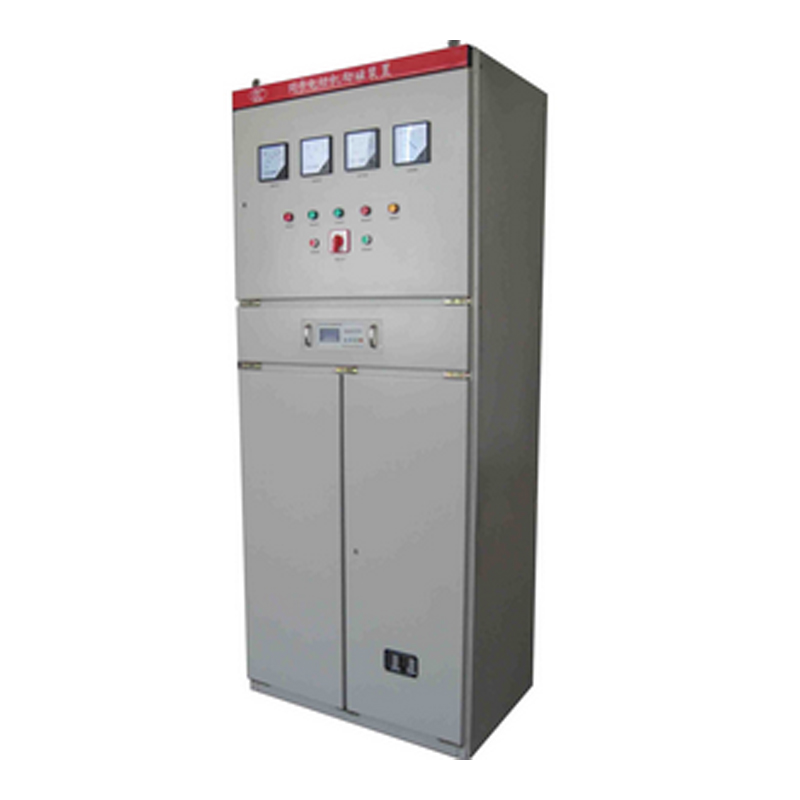

上圖為石家莊勵磁柜的案例實拍圖。

勵磁功率單元向同步發電機轉子提供勵磁電流。勵磁調節器根據輸入信號和給定的調節準則控制勵磁功率單元的輸出。勵磁系統的自動勵磁調節器在提高電力系統并聯單元的穩定性方面起著重要作用。 特別地，現代電力系統的發展導致降低單元的穩定性極限的趨勢，并且還導致勵磁技術的不斷發展。同步發電機的勵磁系統主要由兩部分組成：動力單元和調節器（裝置）。

勵磁裝置是勵磁電源的一部分，向同步發電機的轉子繞組提供直流勵磁電流，勵磁調節器根據控制裝置和控制裝置所需的輸入信號來控制勵磁電源裝置的輸出。給定調整標準。 由勵磁調節器，勵磁動力單元和發電機本身組成的整個系統稱為勵磁系統控制系統。勵磁系統是發電機的重要組成部分，對電力系統和發電機本身的安全穩定運行有很大影響。

一、勵磁系統的主要功能是：

1.  提高發電機并聯運行的靜態穩定性。

2.  提高發電機并聯運行的暫態穩定性。

3.  并聯運行時發電機之間的無功功率分配。

4.  當發電機內部出現故障時，進行去勵磁以減少故障損失的程度。

5.  根據運行要求，發電機的最大勵磁極限和最小勵磁極限。

6.  勵磁電流應根據發電機負載的變化進行相應調整，發電機端子的電壓應保持在給定值。

二.  直流發電機電源的勵磁方式

具有這種勵磁模式的發電機具有一個特殊的直流發電機，稱為直流勵磁機。勵磁機與發電機同軸。發電機的勵磁繞組通過安裝在大軸和固定電刷上的滑環從勵磁機獲取直流電流。這種勵磁方式具有勵磁電流獨立，運行可靠，減少自耗電的優點。它是近幾十年來發電機的主要勵磁方式，具有較成熟的運行經驗。缺點是勵磁調節速度慢，維護工作量大，因此很少用于10MW以上機組。

三.  交流勵磁機電源的勵磁方式

一些現代的大容量發電機使用交流勵磁機提供勵磁電流。交流勵磁機也安裝在發電機軸上，輸出的交流電流經過整流以提供發電機轉子勵磁。此時，發電機的勵磁模式屬于其勵磁模式，由于使用了靜態整流器，因此也稱為靜態勵磁，由交流輔助勵磁機提供勵磁電流。交流輔助勵磁機可以是永磁電機或帶有自勵恒壓設備的交流發電機。為了提高勵磁調節的速度，交流勵磁機通常采用100-200HZ的發電機，而交流副勵磁機則采用400-500HZ的發電機。發電機的直流勵磁繞組和三相交流繞組都包裹在定子槽中。轉子只有齒和槽，沒有繞組，就像齒輪一樣。因此，具有運行可靠，結構簡單，制造工藝方便的優點。缺點是噪聲高，交流電勢的諧波分量較大。

發電機的自激勵磁系統可分為幾種形式。

具有由發電機本身提供的勵磁功率的勵磁系統稱為自勵磁系統。交流勵磁機是勵磁系統中的旋轉電機，而在自勵磁系統中，勵磁變壓器和整流器都是靜態組件，因此自勵磁系統也稱為全靜態勵磁系統。

四、自激激勵系統可以分為以下幾種形式。

1.自分勵勵磁系統

自勵系統，自并聯勵磁系統，它從同步發電機電壓獲得勵磁功率。如圖1所示，自并聯勵磁系統的接線圖。勵磁變壓器將來自同步發電機的交流發電機電流轉換為所需的電壓（一些低壓小容量設備直接從機器端引入）。從晶閘管或功率二極管整流器到DC，提供勵磁繞組以建立磁場。自動調節器根據發電機輸出電壓的變化自動調節勵磁電流。

2.自勵系統

通過同步發電機的電壓和電流獲得勵磁功率的自勵磁系統稱為自復勵磁系統。根據勵磁電流復合位置，有直流側復合模式和交流側復合模式。中，小容量柴油發電機組主要是交流側并聯復雜不可控的勵磁系統。勵磁變壓器與電抗器串聯，并與勵磁變流器并聯。勵磁變壓器的輸出被疊加，然后由硅整流器整流以提供同步發電機的勵磁。

勵磁變壓器與電抗器串聯連接，并且與勵磁轉換器并聯。勵磁變壓器的輸出被疊加，然后由硅整流器整流以提供同步發電機的勵磁。該勵磁系統可以反映發電機的電壓，電流和功率因數，也稱為不可控相復合勵磁系統。

如果除并聯勵磁變壓器外還有與發電機定子電流環路串聯的勵磁AC（或串聯變壓器），則兩者的組合構成了所謂的自復合勵磁模式。有四個組合程序：

1.  直流側并聯自復合激勵方式

2.  直流側串聯自復合勵磁方式

3.  交流側并聯自復合激發模式

4.  交流側串聯自復合勵磁方式
